AutoCAD控制
向已启动的 AutoCAD 发送命令或 AutoLisp，也可以读取文档变量。
当前模块定义
sys:autocadcontrol输入 6 · 输出 2 · 枚举 1
输入参数
- 操作类型
operationEnum必填操作类型
执行命令默认SendCommand读取变量ReadVariable - 命令内容
commandText可选发送到CAD执行的命令内容。通常以空格结尾开始执行。
- 变量列表
varListText可选每行一个变量名称
- 等待命令结束
waitRespBoolean可选 - 最长等待时间(ms)
waitMsNumber必填最长的等待返回结果的，毫秒数
- 失败后停止
stopIfFailBoolean可选失败后是否停止动作
输出参数
- 是否成功
isSuccessBoolean操作是否成功
- 变量值
outputText从当前文档读取的变量值，多个变量时每行一个，和变量名顺序对应。
概述
AutoCAD控制
向AutoCAD发送命令
参数说明
操作类型：
- 执行命令：发送命令或 AutoLisp。
- 读取变量：按名称读当前文档变量。
命令内容：AutoCAD 命令或 AutoLisp。通常在末尾加空格或回车表示开始执行；多一个空格/回车可能连跑两次。仅「执行命令」。
变量列表：每行一个变量名。仅「读取变量」。
等待命令结束：是否等命令跑完再继续。仅「执行命令」。默认开启。
最长等待时间(ms)：等待上限，默认 10000。
失败后停止：失败后是否中止动作。默认开启。
输出
- 是否成功：是否执行成功。
- 变量值：仅「读取变量」。多个变量时每行一个，顺序与变量列表一致。
示例动作
ZoomAll
AutoCAD控制执行命令 _zoom all
提示消息执行完成
LispHelloWorld
AutoCAD控制执行命令 (alert "Hello, world!")
提示消息done
参考：AutoLisp 入门（上）、AutoLisp 入门（下）。
通过手势、轮盘执行

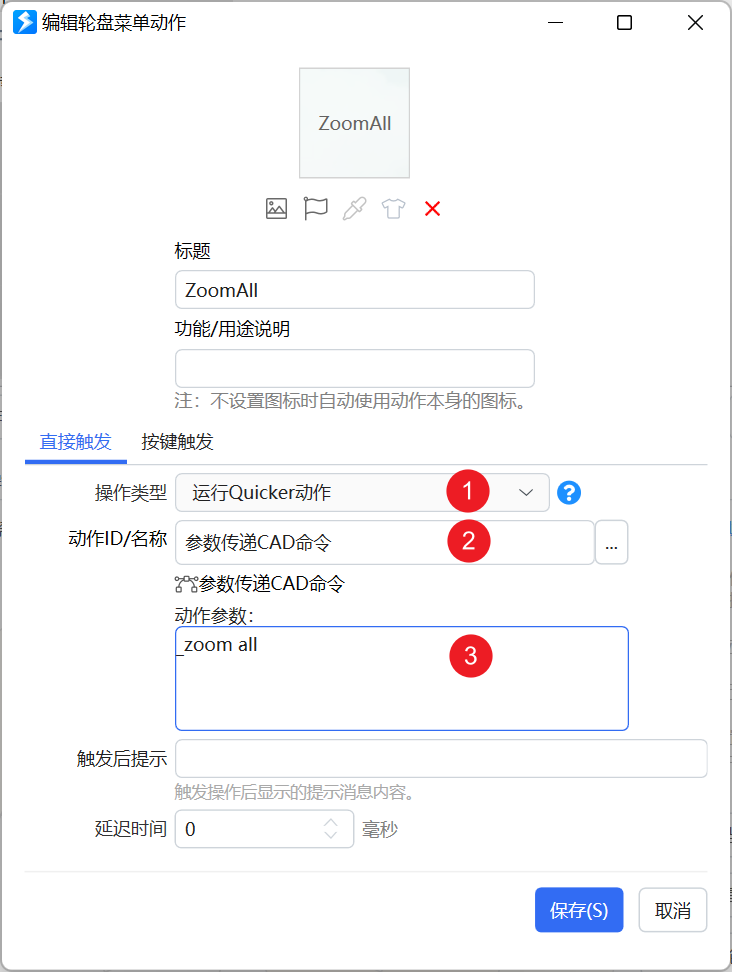

轮盘等快速触发不能直接向 CAD 发命令。先安装 参数传递CAD命令，再在轮盘里「运行 Quicker 动作」，动作名填「参数传递CAD命令」，动作参数填命令（末尾加空格开始执行）。
参数传递CAD命令
如果判断条件：$= string.IsNullOrEmpty({quicker_in_param})
停止(return)默认：停止动作或从子程序返回 (标记为出错：0)
AutoCAD控制执行命令 {quicker_in_param}
提示消息done
相关链接
更新历史
- 20250120 更新文档标题，以匹配实际功能。
